新聞中心 技術園地 EQ控制卡使用說明，EQ控制卡操作注意事項以232調試P10模組為例吧：
注：2010調試時，在控制器沒上電前千萬別把帶電的排線插到控制器上，要保證控制器先上電后插排線的原則，拆卡時應該先拔排線再拔電源。
第一步
祼卡一塊，什么都不插，先對比一下各系例跳線位置

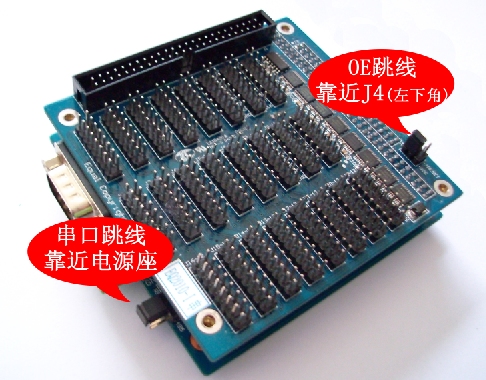

EQ2010－64

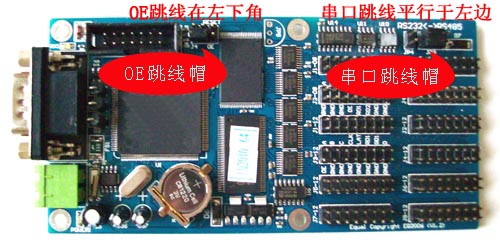

EQ2010－Ⅰ或EQ2010－Ⅱ
第二步

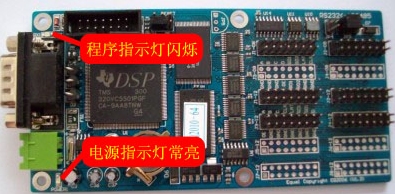

控制器上電，觀察電源燈是否常亮，程序燈是否閃爍
第三步
把控制器與電腦相連，串口線為235直通，通訊如有問題請閱讀日志里面的
第四步
插上排線，記住只插一根就行，如果排線插正確顯示屏上應該會出現亂碼，如果沒有亂碼出現請做以下操作：
1.給控制器復位，復會方法，先將控制器5V電源斷掉，把OE跳線帽插到復位端（RESET），再上電2秒鐘，再斷電
2010-1/2的復位位置
2010-64的復位位置
注： 復位成功后，必須要把跳線帽回OE那一排上，千萬不要一直在上面那一排插針上
2.進入到軟件設置屏參(密碼：168)，加載加載，看看屏上有沒有全亮與全滅的變化，如有變化就證明排線是插對了，如沒變化把插控制器或轉接板上的排線反一下，再試試，如還是沒變化有可能是單元板接口沒弄對，拿單元板上標明的接口信號與控制器或轉接板對比一下看看位置是否能對上。

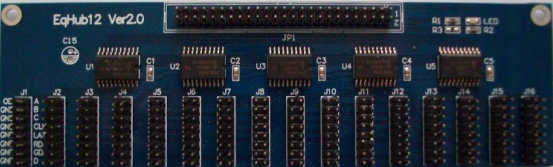

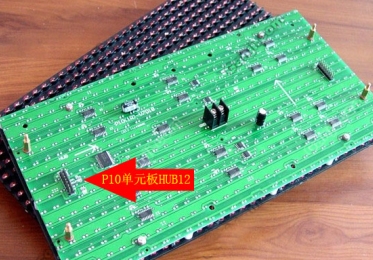

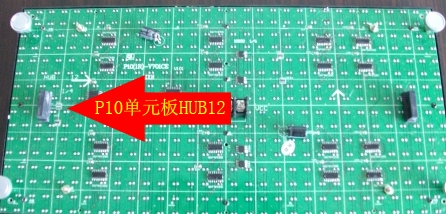

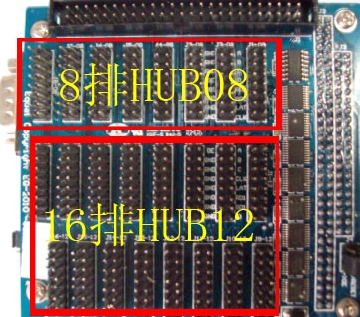

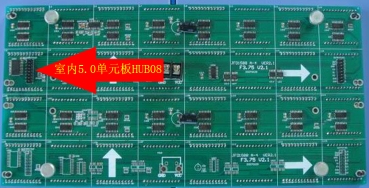

常用接口（本公司目前只有兩種：HUB08、HUB12）：
注：調試單元板最大的難點就在插排線，90%以上的客戶調屏調不出來就是因?yàn)榕啪€沒插對
第五步
排線插對了，屏上也有反應了，接下來就好辦了，進入到軟件“設置”“室外掃描配制（密碼：888）”，直接點開始或
，等單元板上出現“掃描成功”四個字，重新加載一下屏參，做個節目發送過去就OK了。
注：制做節目最好做一個全屏的靜止文字，文字顏色為黃色（為避免紅綠反向）
制做節目方法為：
1.點擊
2.再點擊 仙游LED，添加一個靜止文本
3.右擊區域大小全屏
4.輸入文字，盡量不改文字顏色，做好之后點擊
