新聞中心 技術園地 RS232通訊故障問題分析關于RS232通訊時常見故障的分析：

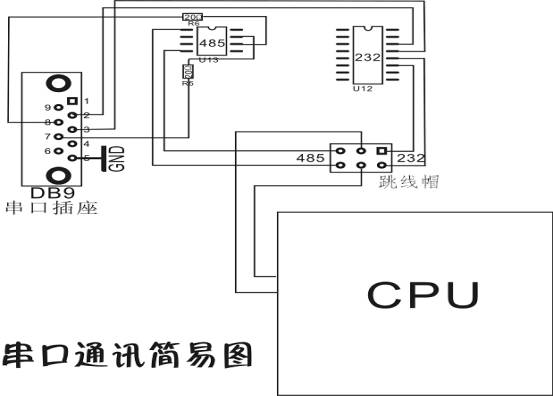

簡易通訊原理：
首先由PC機（即電腦）發出的12V的高低電平信號→經過232電平轉換成5V的高低電平信號→經過跳線帽的短接直接交由CPU處理。通常情況下，會因電腦未接地而導致232芯片容易被電腦超強靜電損壞。控制器正常工作電壓一般在3V或5V左右，所以232芯片的損壞會直接將12V的電壓通向CPU以至損壞CPU。（因此建議：如遇到232通訊異常，請立即將控制器取下，先測試232是否損壞，再進一步處理。）
RS232通訊線路好壞甄別方法與原理：

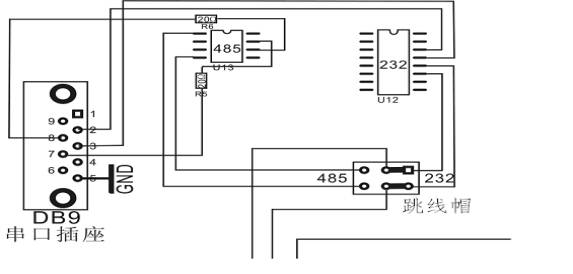

1、正常通訊跳線帽短接示意圖：（如下圖）

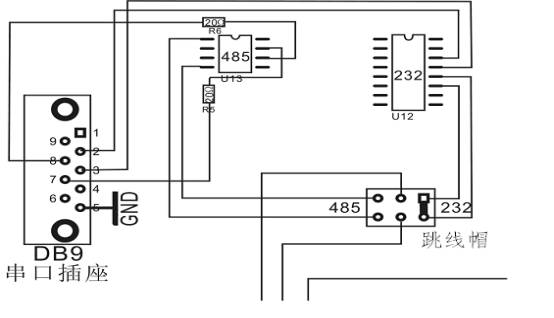

2、測試232通訊線路的方法：（如下圖）
將led控制器與電腦相連接，接上電源，將雙跳線帽取下，用其中一只跳線帽短接如上圖所示，再打開圖文控制軟件，進入設置→設置屏參（密碼：168）→復位系統（密碼：888）,最后確定。

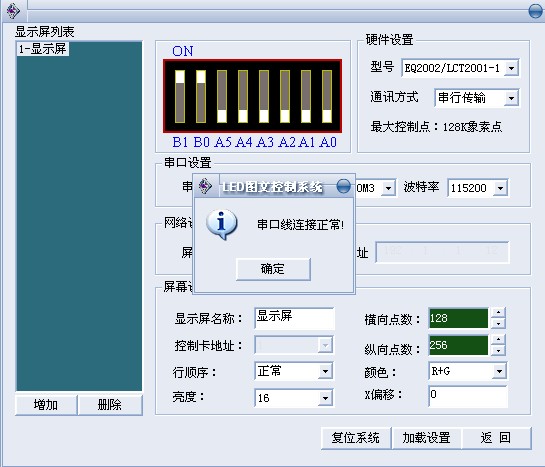

如圖：若232通訊連接及232芯片完好無損，則系統會彈出如下提示：

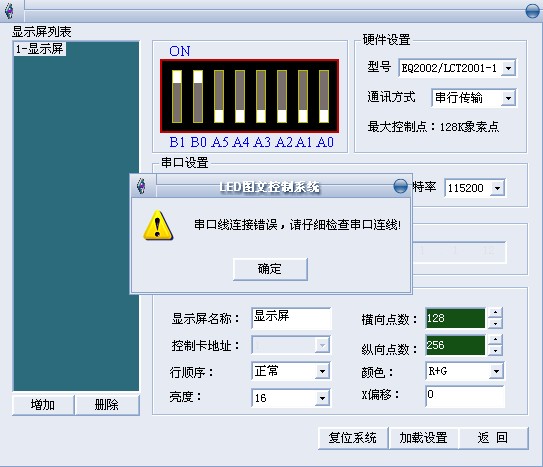

若在確保通訊線路連接妥當并正確上電的情況下仍出現如下圖提示，則可判定為232通訊芯片燒壞，需發往廠家協助更換處理。

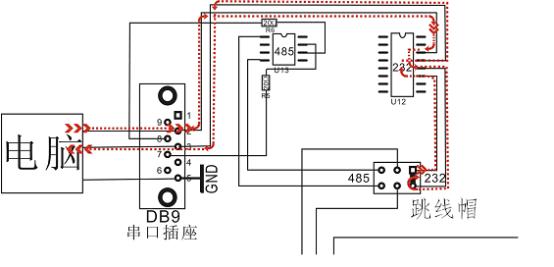

3、測試原理： PC機發送一確認信息經由如下圖所示線路，再回到PC機從而發出狀態提示。
三、232通訊注意事項：
確保232通訊線連接良好，無短路、開路現象；
確?？刂破麟娫礌顟B(tài)及性能良好；
避免用手直接接觸芯片；
確保跳線帽在正確位置；
禁止自行拆卸控制器任一元件或試圖自行維修；
附注：
以上測試方法及原理僅限于本公司所有產品測試使用。
只要掌握測試原理及操作方法，同類產品RS232通訊線路均可依此測試；
若232通訊正常，但485通迅不上，在確保通訊線及RS48轉換器性能及連接狀態良好的情況下，可初步判定為485芯片損壞。
